ШРУС (шарнир равных угловых скоростей, «граната») состоит из двух основных элементов – обоймы и корпуса. Обойма расположена внутри корпуса. Их поверхности оснащены специальными параллельными углублениями («канавками»), предназначенными для шариков. Корпус и обойма имеют сферическую форму, а шарики обеспечивают им жесткое соединение и передачу вращения.

Вообще, ШРУСы могут иметь разное конструктивное исполнение. Тут уже все зависит от их типа (триподный, спаренный карданный, шариковый или кулачковый). Вне зависимости от того, что они отличаются в конструктивном плане, их предназначение и работа в трансмиссии одинаковы: С одной стороны ведущий вал, в составе которого установлен ШРУС, соединяется с дифференциалом, а другая – с подшипником ступицы колеса, благодаря которому, ведущие колеса получают энергию вращения. Передачей же данной энергии от мотора к подшипникам ступиц занимается именно «граната».

Устройство и принцип работы ШРУСа, I4CAR

Наружный ШРУС, в отличии от внутреннего, имеет значительно больший «рабочий угол». Дело в том, что когда поворачивается управляемое колесо, наружный ШРУС может иметь угол поворота близкий 50 градусам. В то время как внутренний ШРУС может поворачиваться не более чем на 20 градусов. По этой причине шарниры применяемые для внутренних и наружных «гранат» не одинаковы. Треножные для внутренних, а шаровые для наружных.

Конструкция наружного ШРУСа включает в себя обойму, расположенную на валу. Как писалось выше, поверхность обоймы оснащена канавками. Они имеются и на узловом корпусе, причем в идентичном количестве. Шарики находящиеся в них, предназначены для передачи крутящего момента по «маршруту» от вала к ШРУСу, а потом от него к ступице.

Конструктивно наружные ШРУСы сделаны так, что работают они только на изгиб, без сдвигов по оси. Внутренний ШРУС работает не только на изгиб, но и на осевой сдвиг, потому и отличается от наружного своим устройством. Причем отличаются они не только от наружных, но могут иметь отличия даже между собой. Тут уже все зависит от машины, на которую они должны быть установлены. Например, у внутренних ШРУСах для автомобилей ВАЗ канавки корпуса расположены прямо, а не по радиусу. Внутренний шарнир равных угловых скоростей, предназначенный для «Таврии», предусматривает расположение роликов на шипах крестовины. Вращение которых происходит благодаря игольчатым подшипникам, которые расположены в продольных пазах корпуса. Потому такой элемент и может работать как на изгиб, так и на осевое смещение. Так как ШРУС установлен в таком месте, где он постоянно будет подвергаться воздействию пыли и грязи, для него была предусмотрена герметичная защита – пыльник. Это гофрированная накладка из резины, которая крепится к корпусу хомутами.

Даже притом, что конструктивно ШРУСы имеют множество решений, их предназначение и работа остаются теми же, что были 10 или 20 лет назад. Каждая контактная точка, которая отвечает за передачу окружных сил, обязательно должна быть расположена в биссекторной полости, которая проходит через биссектрису текущего угла между валами.

Шарнир равных угловых скоростей применяется в передних независимых подвесках ведущих управляемых колес. ШРУС является составной деталью, которая может обеспечить не только вращение, но и поворот в пределах 70-ти градусов. Благодаря таким свойствам, он может применяться для ведущих осей.

Устройство и принцип работы ШРУСа, I4CAR

Автомобиль с полным или задним приводом довольно редко оборудуется такими механизмами, а если и встречаются, то в моделях имеющих заднюю независимую подвеску. В данном случае, колесо может совершать несинхронизированное смещение относительно вертикальной и горизонтальной осей. Такое перемещение ограничено, но даже в таком случае, обычный приводный вал уже становится недоступным для использования для ведущих задних осях.

Для нормального движения автомобиля, недостаточно иметь только внешние ШРУСы. Чтобы привод функционировал как следует, внешний «шарнир» должен работать в паре с внутренним. Иногда, человек никогда не располагавший возможностью, а возможно и желанием визуально оценить данные детали, а имевший представление о них только со слов других автолюбителей, немного удивляется, когда при необходимости замены и покупке видит разницу, как в размерах, так и в цене между ними. Внутренний ШРУС больше чем внешний, и стоит он дороже.

Устройство и принцип работы ШРУСа, I4CAR

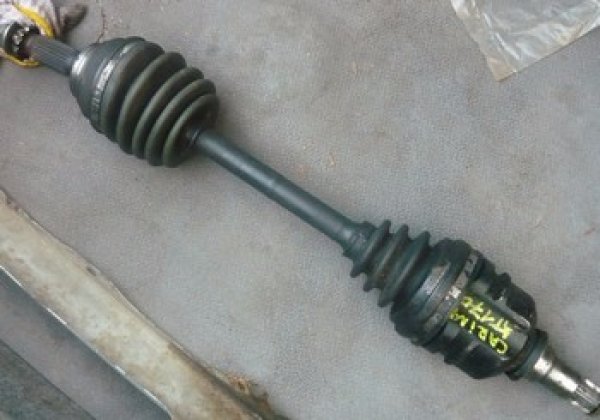

Наружный и внутренний ШРУС

Из-за специфики конструктивного решения и способа, которым вращательное движение передается от КПП или редуктора к ведущим колесам, необходимо наличие минимум двух шарниров в данной схеме работы. За передачу вращения валу отвечает большой (внутренний) ШРУС.

Благодаря внешнему ШРУСу происходит вращение ступицы колеса. Для этого предусмотрены специальные шлицы. Меньшие размеры внешнего «шарнира» связаны с его расположением и дефицитом свободного места.

Устройство и принцип работы ШРУСа, I4CAR

Одним из основных плюсов в работе ШРУСа является его способность максимально сохранять передаваемую мощность. Достигнуть таких показателей в сохранении передаваемой энергии вращения, на сегодняшний день не под силу альтернативным механизмам. Также к положительным свойствам можно отнести его вес, не сложность замены в случае необходимости, и сравнительно неплохую надежность в работе.

Наверно самым главным недостатком ШРУСа можно назвать его пыльник, являющийся паралельно контейнером смазки. Тут играет свои роль и его расположение, в результате чего он периодически попадает под воздействие посторонних предметов. Например, когда вы проезжаете по глубоким колеям или преодолеваете определенные препятствия, он может быть поврежден. К сожалению не всегда водитель узнает о повреждении данной элемента защиты сразу. Попавшая внутрь пыль или грязь, способствует интенсивному износу. Хорошо если такое попадание произошло недавно, тогда можно снять и прочистить ШРУС. Если прошло достаточно много времени с момента попадания пыли внутрь, деталь в любом случае не прослужит свой полный срок.

Когда угол между составными элементами маленький, передачу крутящего момента легко осуществляют шарниры неравных угловых скоростей кардана. Вслед за увеличением данного угла, увеличивается неравномерность вращения валов, что усложняет работу передачи и мощность начинает теряться. Вот тут и раскрывается в полной мере необходимость в таком механизме как ШРУС, который предназначен для устранения данных проблем.
