Установка офсетной спутниковой антенны на Ямал

Для начала немного терминов и определений

1.СпутникЯмална самом деле не спутник, а спутниковая группировка. В неё входят (на 24/03/2004 г.) 2 спутника: Ямал-102 расположенный на 89,8Eи Ямал-201 на 90Eсоответственно. Для наблюдателя с Земли это одна точка.

2.Техническую информацию о канале (частота, поток, поляризация,PID-ы) лучше смотреть для:

3.Диапазоны вещания: Ямал-102Ku, Ямал-201 C иKuдиапазоны (визуально облучатель С-диапазона чуть больше 10 см. в диаметре, аKu– около 5 см.)

5.Ветки деревьев (даже без листьев) ОДНОЗНАЧНО сильно ослабят (скушают) каналы с низким битрейтом (Mb/s).

6.Дело было в г. Крымске Краснодарского края.

7.«Вправо-влево» — это направление для наблюдателя, стоящего за тарелкой (в районе крепленияJ).

9.Угол места офсетной антенны 26,5 град. при положении, когда зеркало антенны установлено вертикально!

10.Грязь на поверхности антенны снижает уровень полезного сигнала.

11.Оборудование: Офсетная антенна (супрал) 120 см. (на самом деле 1200*1350 мм.)

12.Оборудование: РесиверHUMAXVAFOX(не НТВ+), (настройка его шкалы КАЧЕСТВО такова, что при 15%-не показывает, 16%-видео с «с квадратиками», 17%-нормально, при этом уровень по шкале КОЛИЧЕСТВО не играет роли, в разумных пределах конечно)

Если Вы территориально находитесь на территории Евразии, то посмотрев на карту покрытия спутником, можно определиться с размером требуемой антенны. При уменьшении ее размера на 30 см. по «диаметру», будут утеряны 3-4 самых слабых канала (инфа с какого-то уральского сайта).

Если после этого желание не отпало, то для успеха дела сначала нужно сделать привязку на местности. Хорошо если рядом есть установленная спутниковая антенна. Остается выяснить, на какой спутник она настроена и прикинуть «на глазок» нужное нам направление. В нашем случае была установлена тарелка НТВ+ (спутникEutelsatW436.0E). С помощью программыSatTV, расположенной по адресуhttp://www.telcoural.ru/menu/download.htmlвычисляем Азимут и Угол места для нашей ситуации (аналогичные вычисления можно произвести на сайтеSATMANIAпосле регистрации своего тела на нем):

Азимут на спутник — 182,8 град.

Угол места 38,2 град.(он же угол подъема воображаемого луча на спутник)

Азимут на спутник — 118,9 град.

Угол места 17,5 град.(Назовем его «УголY», в дальнейшем пригодится)

Спутниковый прием с ЯМАЛА 102

Теперь поворачиваемся от НТВ-шной тарелки влево на угол182,8 —118,9=63,9 градуса и смотрим в небо под углом 17,5 градусов.

Вариант 2. Формула еще проще, но грубее. Ямал 90Е-НТВ 36Е=54 град.

Если на пути воображаемого луча в этом направлении есть мешающие предметы (дома, столбы, деревья), то ищем другое место для установки. Определенную помощь может оказать…

Для уточнения возможности установки спутниковой антенны, можно применить незамысловатое устройство, смутно напоминающее треугольник. Высшие тригонометрические расчеты провел Сева, он же в КВАК-версии «Тесла».

Спутниковый прием с ЯМАЛА 102

Для его изготовления берем кусок фанеры (ДВП), измеряем его длину (Катет А), умножаем на вычисленный тангенс углаYи получаем противолежащий катет В (в нашем случае напомню,Угол места 17,5 град., А=50см., В=15,8см ). Рисуем и выпиливаем. В предполагаемом месте установки, на уровне Земли организуем ровную (с наклоном 0 град.) площадку, размещаем на ней свежеизготовленный девайс. По его гипотенузе смотрим в небо. Собственно его можно сделать и из газетыJ.

Выбрав место, сверлим отверстия под болты. Креплений множество. Выбирать нужно учитывая ветра в регионе и материал стены. Так анкерные болты могут вырвать кусок стены дома, если он сложен из шлакобетонных блоков. Ветер на скорости 45м/с будет пытаться оторвать антенну 1200*1350 от дома с силой в 550 кг. на один болт, итого 1,5 тонны. Вот и считайте. Должно получиться приблизительно так:

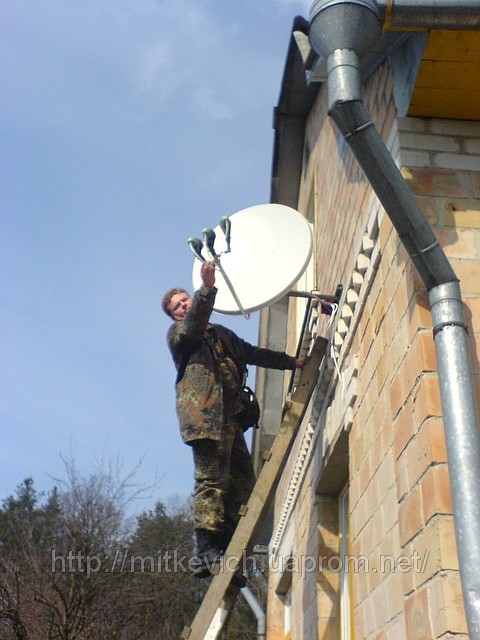

Спутниковый прием с ЯМАЛА 102Спутниковый прием с ЯМАЛА 102

Стена дома смотрит на Юг. Маленькая 90 см тарелка настроена наSirius 2/3 5Е. Мультифид наH otbird 1/2/3/4/5/6 13 Eпросится. Но сейчас не об этом… Я устанавливал головку С-диапазона, облучатель которой был изготовлен в Харькове. В еёahtung-версии облучатель закрывает пластмассовая крышка от 5-ти литрового баллона с гордой надписью «Перед закрытием баллона подержите в кипятке не более 5 мин.», а внутри находятся 6 кусочков алюминиевой проволоки. Ее использование позволило отказаться от тарелки 180 см. и установить «всего лишь» 120- сантиметровую. Кстати, правую поляризацию (-R-) она не понимает. Существуют иные облучатели, которые позволят с Ямала принять еще и потокиKu-диапазона, но это профессиональные устройства и видимо достаточно дорогие. Образец решения наhttp://www.satpro.ru/equipment/professional/resheniya.shtml.

Спутниковый прием с ЯМАЛА 102

Внешний вид после монтажа и вид без облучателя:

Спутниковый прием с ЯМАЛА 102Спутниковый прием с ЯМАЛА 102

Предварительная настройка заключается в следующем:

1.Выставляем приблизительное азимутальное направление

2.Наклоняем зеркало тарелки в землю градусов на 9

3.Затягиваем болты горизонтального и вертикального крепежа так, чтобы особого люфта не было, и тарелка относительно легко поворачивалась вокруг оси вращения по вертикали и горизонтали

4.Соединяем кабелем головку с ресивером

5.Сильно желательно иметь уже прописанные каналы в ресивере

Методика точной настройки хорошо описанаUriнаКазахстанских технических форумах. Я лишь приведу некоторые слегка откорректированные цитаты с него.

3. Предварительная настройкаосуществляется по наиболее сильному транспондеру. На Ямале это — Газкомовский пакет. Его данные: частота — 3 645 МГц, скорость — 28 000, FEC — 3/4. Желательно тюнер прописать на уже настроенной антенне где-либо у друзей. Но можно настроить оборудование и на ненастроенном тюнере, см. пункт №6.

4. Настройкапроизводится по пункту меню "Уровень сигнала". Современные тюнеры имеют обычно 2 шкалы уровня. Первая шкала — "Уровень(Сигнал)" — показывает уровень ПЧ на входе тюнера. Вторая — "Качество" — показывает уровень полезного сигнала. Уровень на первой шкале включает в себя как полезный сигнал со спутника, так и шумы головки, эфирные шумы, шумы всех устройств на пути от головки до тюнера. Чаще всего до подключения головки уровень равен 0 и становится больше нуля при её подключении.

5. Первоначальный поискосуществляем по первой шкале. Уровень на ней увеличивается при приближении к спутнику. (Следует иметь ввиду, что препятствия, напримерсоседнее дерево, тоже увеличивают уровень сигнала по первой шкале. Но через них принять спутник будет невозможно.) Когда же тюнер поймает сигнал со спутника, появится уровень по второй шкале — "Качество". Дальнейшую настройку ведут по второй шкале по максимуму сигнала. После настройки на максимум сигнала вставляют деполяризатор и регулируют его положение.

6. Настойка на непрописаном тюнере.Сейчас многие тюнеры в меню ручного поиска канала уже имеют одну, а то и две шкалы — "Сигнал" и "Качество". По ним и осуществляем поиск спутника. Как только сигнал пойман, надо зафиксировать на несколько секунд антенну и нажать кнопку "Поиск" для того, чтобы каналы прописались.

8. Тонкая настройкаосуществляется путём юстировки положения трубы облучателя, её поворота, положения деполяризатора, юстировки направления самой антенны. Всё производится по кругу пару раз до достижения максимально возможного сигнала. После чего тюнер прописывается на остальные пакеты. Потом производится контроль уровня по всем каналам. В случае низкого уровняещё разпроизводится юстировка антенны, уже по уровню слабых каналов.

Без ошибок скучно. В моей инсталляции я проглядел дерево, которое росло через 2 огорода на обочине дороги. Большое надо сказать дерево. В результате сейчас ситуация патовая – либо дереву верхушку метров на 5 спилить (с запасом на рост побегов), либо тарелку переставлять. На втором фото сверху обведено красным. Вот такая диспозиция, как говорил товарищ Читая А.Г.

Второй ошибкой было считать, что коаксиальный кабель проложенный вдоль дома имеет слишком большие потери.
