Основные признаки неисправности датчика детонации дают возможность сделать вывод о необходимости проведения его замены. Детонация является основным недостатком двигателя внутреннего сгорания, имеет значительное влияние и пренебрегать ей нельзя. Среди множества различных датчиков, используемых для улучшения работы двигателя автомобиля, датчик детонации применяется для предотвращения детонационного сгорания топлива.

Детонацию горения топливной смеси можно выявить по ее главной черте – возникновению звонких стуков, которые по их признакам часто считают за стук пальцев поршневой группы. Усилие при детонации очень большое, когда неисправны системы предотвращения детонации мотор может выйти из строя через пять тысяч километров пробега.

При отклонении характеристики качества топливной смеси или угла зажигания от номинальных величин повышается детонация, снижается мощность и повышается температура мотора.

Первой основной функцией датчика детонации является своевременная реакция на факторы незапланированного горения, чем дает возможность электронному блоку вносить изменения в функционирование двигателя.

  • Равной заменой рабочим датчиком.
  • Тестирование электронного блока на запущенном двигателе.
  • С помощью мультитестера.

Устройство датчика довольно надежное и простое, поэтому крайней необходимости в постоянном его обслуживании и контроле не требуется, кроме заводского брака или явных признаков поломки.

  1. Повышенный расход топлива.
  2. Плохая приемистость.
  3. Загорается индикатор «Чек» на приборной панели.
  4. Часто возникающий звук детонации.
  5. Большая дымность выхлопных газов.
  6. Уменьшение мощности двигателя.

Датчик детонации: что он делает, признаки неисправности, как заменить

Основным признаком поломки датчика детонации является загорание индикатора ошибки на приборной панели. Исправность этого датчика или его поломка определяется электронным блоком, и при отсутствии сигнала необходимой формы и величины, компьютер переключается в режим тестирования фактора неисправности датчика. Если такая настройка не дает результата, то электронная система обогащает горючую смесь и одновременно снижает угол опережения зажигания.

Аналогичный порядок действий обусловлен необходимостью предотвращения выхода из строя газораспределительного механизма и последующее разрушение элементов поршневой группы.

Неисправный датчик детонации не способен остановить работу мотора, поэтому часто у многих водителей появляется вопрос о том, на что может влиять этот датчик, и нужен ли он вообще, если работоспособность силового агрегата сохраняется.

Его поломка делает функционирование автомобильного двигателя не оптимальной. Чтобы создать повышенную экономичность и эффективность мотора автомобиля, его главный режим подобран в интервале наименьшего обогащения топливной смеси. При наибольшем угле зажигания. Такие наиболее выгодные условия близки с режимом появления и развития горения топлива с детонацией.

С помощью контроля над детонацией удается подойти наиболее близко к границе, за которой оптимальное сгорание топлива переключится на детонационный режим, с быстрым последующим выходом двигателя из строя. Наиболее выгодная по экономии топливная смесь является такой смесью, которая горит с малым признаком возникновения детонации. Считывание датчиком явления детонации дает возможность точно откорректировать состав горючей смеси.

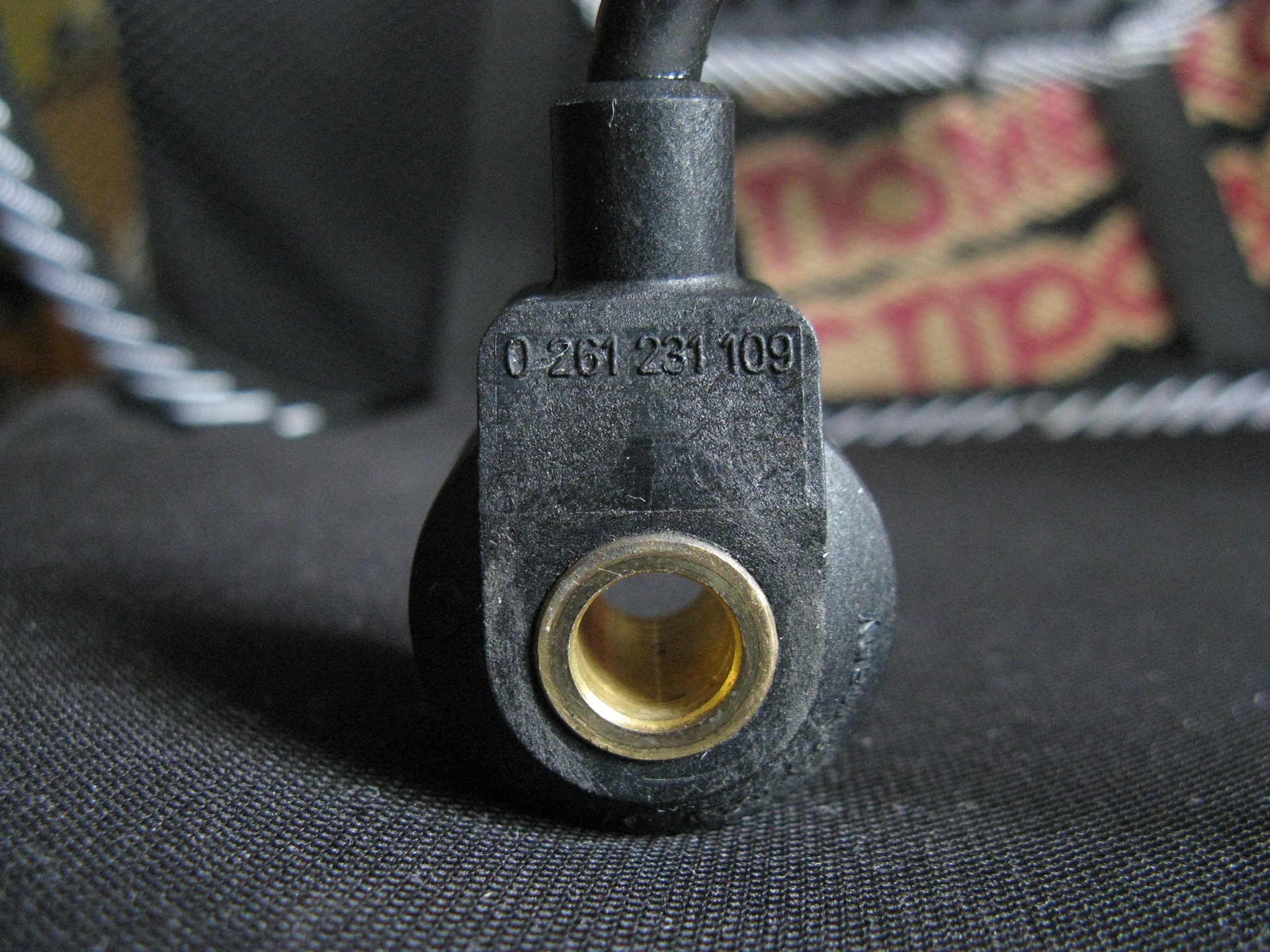

По принципу действия этот датчик аналогичен простому пьезоэлектрическому микрофону, который отрегулирован на некоторую частоту звука, который характерен только для детонации. В работающем моторе много деталей, создающих звук определенной собственной частоты. Чтобы предотвратить ложные срабатывания датчика на посторонние звуки, его чувствительный элемент – сенсор, настраивается на детонационную звуковую волну.

Для детонации характерен звук частотой от 25 до 75 герц. Другие звуки способны сказать о неисправностях вкладышей, поршней и пальцев двигателя.

Сильные металлические звуки, появляющиеся при первых симптомах детонации топливной смеси, проходя по металлическому блоку двигателя, доходят до пьезокристалла, встроенного в корпус, и вынуждают его колебаться в резонанс и генерировать на клеммах слабый электрический сигнал.

Действие датчика детонации заключается в получении от электронного блока сигнала определенной частоты и величины. При этом он оставляет его без изменений, и доказывает свою работоспособность. Когда пьезокристал срабатывает, то частота и величина сигнала повышаются, что позволяет микрокомпьютеру откорректировать характеристики работы двигателя. При этом сила сигнала на клеммах датчика непосредственно зависит от силы колебаний звука.

По устройству отличают два главных вида датчиков детонации:

  1. Широкополосные датчики.
  2. Резонансный вид датчика.

Первый вид устройства принимает несколько основных значений частоты сигнала. По ним он создает определенную величину и частоту сигнала для электронного блока. Второй вид настроен на другую определенную частоту, и выдает сигнал только при возникновении или совпадении резонанса с волнами звука, создающимися явлением детонации при сгорании топливной смеси.

Сенсорный элемент расположен на блоке цилиндров мотора между 2-м и 3-м цилиндрами, так как это самое горячее место на двигателе, и оптимальное расстояние по отношению к обоим цилиндрам. Подбор места расположения датчика не случайный, так как детонация начинает развиваться именно в наиболее нагретой камере сгорания, в отличие от остальных цилиндров, где температура только что достигла допустимой величины.

Место фиксации датчика должно иметь плоскую ровную поверхность, чтобы не допустить искажения звука или акустического сопротивления. Корпус устройства всегда фиксируется с помощью резьбовой шпильки, дающей гарантию качественного прилегания к нужному месту.

Датчик детонации: что он делает, признаки неисправности, как заменить

При появлении на приборной панели индикатора неисправности датчика детонации многие водители часто игнорируют такой сигнал, снимают на некоторое время провода с батареи аккумуляторов, и перезагружают электронный блок. Этим удаляется сообщение неисправности. Они даже не хотят проверить содержание этой ошибки. Такой сигнал позволяет сравнить возможные симптомы с другими рабочими признаками на работающем моторе.

При этом рекомендуется расшифровать код неисправности, и узнать в чем ее причина. Это может быть серьезной поломкой, которая может вывести из строя мотор в целом. Можно проверить признаки неисправности на работающем моторе, но сначала нужно залить заведомо качественный бензин прогреть двигатель до рабочих параметров. Нужно протестировать работу двигателя – не возникнут ли другие признаки неисправности. На малой скорости до 35 км в час можно переключиться на более высокую передачу, и быстро увеличить обороты мотора педалью газа.

Если датчик исправен, то на короткое время будет слышен детонационный звон, и электронный блок быстро скорректирует детонационное горение путем изменения состава горючей смеси. Если таких симптомов нет, то, скорее всего датчик детонации неисправен.

Чтобы дополнительно проверить работоспособность этого сенсора, можно применить особенность работы электроники автомобиля. При этом электронный блок переключится на аварийный режим с небольшим углом опережения зажигания и топливная смесь значительно обогатится. Это даст возможность сохранить работоспособность мотора при неисправном датчике детонации.

  • Большое повышение расхода топлива при сильно выраженном снижении приемистости и мощности двигателя.
  • Свечи зажигания забиваются нагаром, ввиду чрезмерного обогащения горючей смеси.
  • Возникновение калильного зажигания, а также «троение» мотора при работе.
  • Двигатель быстро перегревается, даже при прохладной погоде.

Ездить на таком автомобиле с рассмотренными признаками запрещается, требуется выполнить проверку и при необходимости установить новый датчик детонации.

Датчик детонации: что он делает, признаки неисправности, как заменить

Необходимо найти место нахождения датчика. Чаще всего это место находится в середине блока цилиндров между средними цилиндрами. Однако лучше прочитать руководство по автомобилю и выяснить вид датчика, его сопротивление и маркировку.

Вначале необходимо открутить гайку на шпильке ключом на 13 или 22 мм, в зависимости от конструкции датчика. Затем следует аккуратно отключить и убрать в сторону электрический разъем, демонтировать датчик со шпильки. На корпусе имеется два контакта – сигнальная клемма и масса.

Внутри датчика расположен пьезоэлектрический кристалл, который чувствителен к падениям на пол и различным ударам. Его конструкция неразборная, поэтому не следует пытаться его разобрать.

Для тестирования работы сенсора можно применить мультиметр с интервалом измерений в несколько тысячных вольта. При этом не следует применять для щупов старые скрученные проводники, так как их сопротивление не сочетается с мультиметром. К среднему отверстию датчика нужно подключить отрицательный щуп мультиметра, а положительный щуп – к клемме управления. По возможности следует применять более короткие измерительные проводники.

Аккуратно, с малым воздействием ударяем каким-либо металлическим предметом по металлическому среднему элементу сенсора. При этом мультиметр должен показать некоторый скачок напряжения до 150 милливольт, что означает исправность датчика. В противном случае никаких всплесков напряжения не будет.

При наличии у вас других заведомо исправных датчиков можно провести на них тестирование показаний напряжения. Лучше, если эти датчики уже были в употреблении, но еще исправны. Это будет залогом проведения правильной проверки.

Признаком проблем с работоспособностью детонационного сенсора является слишком высокое или низкое внутреннее сопротивление.

Чтобы проконтролировать, есть ли внутренний контакт, нужно измерить значение сопротивления между клеммами датчика, и сравнить их с параметрами, указанными в инструкции.

Наиболее надежным методом проверки работоспособности датчика является его установка на автомобиле с исправным датчиком. Возникновение легкой детонации подтверждает признак того, что датчик не работал. Дополнительно можно поставить проверяемый сенсор на другой мотор и проверить его на возникновение детонации при быстром нажатии на педаль газа. В результате необходимо провести сравнение симптомов работы неисправного и исправного сенсора. Если признаки проявятся и на другом двигателе, то датчик необходимо заменить новым.

Замена датчика должна производиться только на аналогичную марку, и при условии совпадения номера по каталогу. Это требование необходимо соблюдать для создания безопасной и качественной работы электронного блока. Однако имеется опасность ошибиться, если это окажется поддельным китайским изделием.

Необходимо следить за исправностью сенсора, и не стоит откладывать его замену, если это необходимо. Процедуру замены можно выполнить самостоятельно. Для этого нужны гаечные ключи и новый датчик детонации.

  1. В первую очередь необходимо определить местонахождения этого сенсора на вашем автомобиле. Это можно сделать по прилагаемому к автомобилю руководству, или найти видеоролик в интернете. Обычно его располагают между цилиндрами на блоке двигателя. У иностранных марок автомобилей он может располагаться в канале системы охлаждения мотора. У двигателей с турбонаддувом придется снять интеркулер, для того чтобы демонтировать датчик детонации.
  2. Провести подготовительные работы. Сначала двигатель нужно охладить. Затем, если автомобильная аудиосистем оборудована охранным кодом, то нужно найти его, в противном случае ее будет невозможно включить. Далее, при вкрученном сенсоре в систему охлаждения мотора, необходимо слить охлаждающую жидкость, чтобы не допустить ее потери при замене сенсора.
  3. Процедуру нужно начинать с батареи аккумуляторов, отключив от нее минусовой провод. Если датчик детонации был установлен с двумя контактами, то перед его снятием нужно отключить датчик еще и от проводной колодки.
  4. Открутить датчик с помощью гаечного ключа. Размер ключей может быть различным: 12, 13 или 22, в зависимости от вида крепления.
  5. Установить и зафиксировать новый датчик на штатное место. Нельзя затягивать гайку с чрезмерным усилием. Новые датчики производятся с резьбой, покрытой специальным герметиком с антипригарными свойствами. Подключить все разъемы и провода электрической цепи, и заполнить охлаждающую систему антифризом. Установить на место интеркулер турбонаддува.

Этот процесс замены не всегда можно выполнить самостоятельно, так как на некоторых автомобилях к нему трудно добраться. В таких случаях лучше обратиться в автомастерскую.

Датчик детонации: что он делает, признаки неисправности, как заменить

Движение на автомобиле с неисправным датчиком детонации недопустимо. Как и другие устройства контроля и настройки режима работы мотора, сенсор детонации должен всегда находиться в исправном виде, так как нарушение этих процессов приведет к поломке двигателя. Детонация, кроме уменьшения мощности, разрушает весь двигатель.

Детонацию можно сравнить с взрывом, увеличивающим давление в камере сгорания, и поломку клапанов и поршней, а также цилиндров. Поэтому быстрая замена поврежденного датчика является обязательной работой во время технического обслуживания автомобиля.

На отечественных автомобилях предусмотрено в основном два типа датчиков: 2-контактные и 1-контактные. Эти устройства имеют значительные отличия, их замена между собой не допускается. Необходимо приобретать только тот вид датчика, который предусмотрен именно на вашем моторе.

Одноконтактный сенсор нужно выкручивать с помощью торцового ключа. Заблаговременно нужно выключить зажигание и отключить проводку. Если датчик имеет два контакта, то откручивается не датчик, а гайка крепления. Перед снятием проводятся те же процедуры.

После снятия нужно установить новый сенсор, затянуть гайку и подключить провода. Чтобы удалить все ошибки электронного блока, нужно снять аккумуляторную минусовую клемму, и подождать около 30 секунд, затем снова подключить ее.
